ナローマルチビーム測量システム（ベルーガ）
	技術レポート 　01 　│　02 　│　 　│　04 　│　05

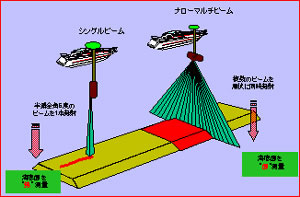

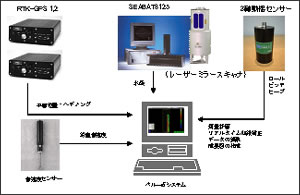

工法概要   ナローマルチビーム測量システム（ベルーガ）は、従来の測量と異なり、未測深幅のない、効率的かつ高精度な面的測量が可能です。   <従来工法とナローマルチビーム測量>		機器構成   ナローマルチビーム測量システムは、(1)ＲＴＫ−ＧＰＳ（又は広域ＧＰＳ）、(2)ナローマルチビーム測深ソナー、(3)三軸動揺センサーで構成します。   <主要機器構成>   ※ 陸上部は、レーザーミラースキャナを付加して同時計測を実施。

	成果品の例

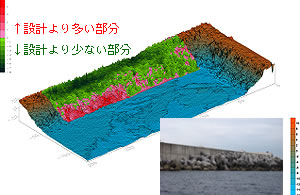

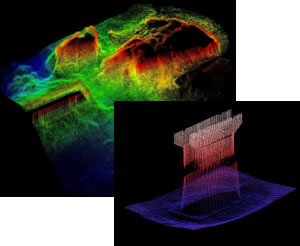

	●カラーコンター図、鳥瞰図 　 面的な海底地形測量（深浅測量）により、連続的（三次元的）な出力が可能となります。 　 また、カラーコンター図や任意方向の鳥瞰図で、更にリアルな映像表現が可能です。

<差分図を重ねた鳥瞰図例>		<水中部の映像表示例>

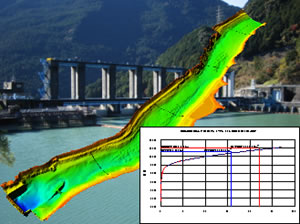

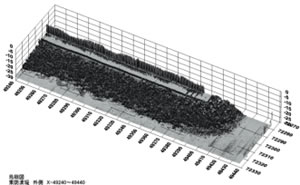

	●ダム測量成果図、点群鳥瞰図 　 ダム全域の詳細表示による貯水量の管理、及び点群鳥瞰図による鮮明な海底状況の把握等が可能となります。

<ダム測量の成果図例>		<点群鳥瞰図 （三次元）>
